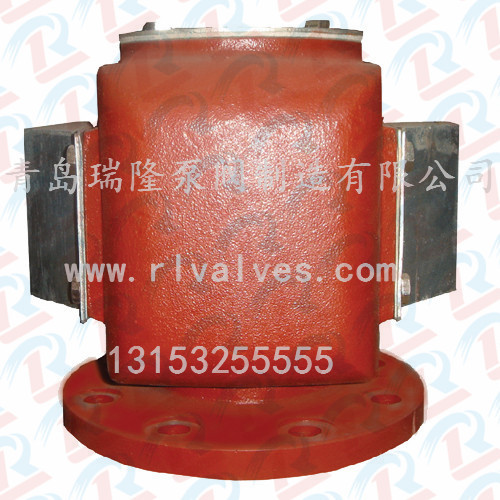

空气帽-德标CB/T3594ES、CB/T3594FS
空气帽-德标CB/T3594ES、CB/T3594FS
- 产品详情
- 产品参数
德标油水舱空气帽6kg/cm2 CB/T3594ES | ||||
| 口径 | 法兰外径 D | 中心距 C | 螺孔 | |
| diam | flange diam | pitch | hole | |
| (mm) | (mm) | (mm) | (mm) | |
| 50A | 140 | 110 | 4×Ф14 | |
| 65A | 160 | 130 | 4×Ф14 | |
| 80A | 190 | 150 | 4×Ф18 | |
| 100A | 210 | 170 | 4×Ф18 | |
| 125A | 240 | 200 | 8×Ф18 | |
| 150A | 265 | 225 | 8×Ф18 | |
| 200A | 320 | 280 | 8×Ф18 | |
| 250A | 375 | 335 | 12×Ф18 | |
| 300A | 440 | 395 | 12×Ф22 | |
| 350A | 490 | 445 | 12×Ф22 | |
| 400A | 540 | 495 | 16×Ф22 | |
| 450A | 595 | 550 | 16×Ф22 | |
德标油水舱空气帽 10kg/cm2 CB/T3594FS | ||||
| 口径 | 法兰外径 D | 中心距 C | 螺孔 | |
| diam | flange diam | pitch | hole | |
| (mm) | (mm) | (mm) | (mm) | |
| 50A | 165 | 125 | 4×Ф18 | |
| 65A | 185 | 145 | 4×Ф18 | |
| 80A | 200 | 160 | 8×Ф18 | |
| 100A | 220 | 180 | 8×Ф18 | |
| 125A | 250 | 210 | 8×Ф18 | |
| 150A | 285 | 240 | 8×Ф22 | |
| 200A | 340 | 295 | 8×Ф22 | |
| 250A | 395 | 350 | 12×Ф22 | |
| 300A | 445 | 400 | 12×Ф22 | |
| 350A | 505 | 460 | 16×Ф22 | |
| 400A | 565 | 515 | 16×Ф26 | |
| 450A | 615 | 565 | 20×Ф28 | |
类型
CB/T3594ES、CB/T3594FS
规格
DN50-DN450
